Применение: Этот продукт подходит для систем передачи и распределения напряжения от низкого до среднего. Силовые кабели могут быть огнестойкими при использовании типа ZR.
Описание
маркер
Приложение : Этот продукт подходит для систем передачи и распределения напряжения от низкого до среднего. Силовые кабели могут быть огнестойкими при использовании типа ZR.
Температура установки: Температура установки должна быть выше 0C. Если температура окружающей среды ниже 0°C, кабель следует предварительно нагреть.
Рабочая Температура :Максимально допустимая температура непрерывной эксплуатации проводника не должна превышать 90°С.
Температура короткого замыкания проводника: Максимальная температура при коротком замыкании не должна превышать 250°С. Продолжительность короткого замыкания не должна превышать 5 секунд.
Радиус изгиба:20(d+D) +/-5% для одножильного кабеля, 15(d+D)+/-5% для многожильного кабеля.
D = Фактический внешний диаметр кабеля (мм), d = Фактический диаметр проводника (мм)
Стандарт:IEC60502, GB/T12706 или другой стандарт, требуемый клиентом. Требования к огнестойкости соответствуют стандартам IEC60332-3 и GB18380.
Упаковка:Стальная/деревянная катушка, деревянная катушка или стальная катушка.
Описание и применение кабеля
| Описание | Приложение |
| Силовой кабель с медными или алюминиевыми жилами, изоляцией из сшитого полиэтилена и ПВХ-оболочкой. | Он устанавливается в помещении или на открытом воздухе, и его можно тянуть с надлежащей силой во время установки, но он не выдерживает внешней механической силы. Одножильный кабель не допускается устанавливать в магнитном канале. |
| Огнестойкий силовой кабель с медными или алюминиевыми жилами, изоляцией из сшитого полиэтилена и ПВХ-оболочкой. | |
| Медный или алюминиевый проводник, изоляция из сшитого полиэтилена, армирование стальной лентой, силовой кабель с оболочкой из ПВХ. | Он установлен под землей и способен выдерживать внешнюю механическую силу, но не может выдерживать большую тяговую силу. |
| Медный или алюминиевый проводник/ армированный стальной лентой с изоляцией из сшитого полиэтилена/огнестойкий силовой кабель с оболочкой из ПВХ | |
| Силовой кабель с медными или алюминиевыми жилами, изоляцией из сшитого полиэтилена, бронированной стальной проволокой и ПВХ-оболочкой. | Он устанавливается под водой или там, где прокладка кабеля проходит с большим перепадом высот. Он способен выдерживать внешнюю механическую силу и надлежащую тяговую силу. |
| Медный или алюминиевый проводник/изоляция из сшитого полиэтилена/бронированный стальной проволокой/огнестойкий силовой кабель с оболочкой из ПВХ |
Диапазон поставок
| Тип | Нет из
Ядра |
Номинальное напряжение (кВ) | ||||||
| 0,6/1 | 3,6/6 | 6/6
6/10 |
8,7/10 8,7/15 | 20 декабря | 21/35 | 26/35
26/45 |
||
| Номинальная площадь проводника (кв.мм) | ||||||||
| CU или AL/XLPE/PVC | 1 | от 1,5 до 240 | от 25 до 500 | от 25 до 500 | от 25 до 500 | от 35 до 500 | от 50 до 500 | от 50 до 500 |
| 3 | от 1,5 до 240 | от 25 до 300 | от 25 до 300 | от 25 до 300 | от 35 до 300 | --- | --- | |
| CU или
АЛ/СЭЛПЭ/СТА/ПВХ |
3 | от 10 до 240 | от 25 до 300 | от 25 до 300 | от 25 до 300 | от 35 до 300 | --- | --- |
| CU или
АЛ/СПЭ/СВА/ПВХ |
3 | от 10 до 240 | от 25 до 300 | от 25 до 300 | от 25 до 300 | от 35 до 300 | --- | --- |
*4-жильный кабель из сшитого полиэтилена на 1 кВ также входит в наш ассортимент поставки.
Строительство ВЛ 0,6/1 кВ 1-жильный
Силовой кабель с изоляцией из меди или алюминиевого полиэтилена/сшитого полиэтилена/оболочкой из ПВХ
| Нет | Строительство и материалы |
| 1 | Медный или алюминиевый проводник |
| 2 | Изоляция из сшитого полиэтилена |
| 3 | Оболочка из негорючего или огнестойкого ПВХ. |
Технические характеристики 0,6/1 кВ для силового кабеля с медной или алюминиевой жилой/с изоляцией из сшитого полиэтилена/оболочкой из ПВХ, 1-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 1х 1,5 | 0.7 | 1.5 | 6 | 12.1 | --- | 53 | --- |
| 1x2,5 | 0.7 | 1.5 | 6 | 7.41 | 12.1 | 68 | 53 |
| 1х4 | 0.7 | 1.5 | 7 | 4.61 | 7.41 | 87 | 64 |
| 1x6 | 0.7 | 1.5 | 7 | 3.08 | 4.61 | 110 | 73 |
| 1х10 | 0.7 | 1.5 | 8 | 1.83 | 3.08 | 155 | 95 |
| 1х16 | 0.7 | 1.5 | 9 | 1.15 | 1.91 | 220 | 120 |
| 1х25 | 0.9 | 1.5 | 10 | 0.727 | 1.20 | 345 | 190 |
| 1x35 | 0.9 | 1.5 | 12 | 0.524 | 0.868 | 424 | 207 |
| 1х50 | 1.0 | 1.5 | 13 | 0.387 | 0.641 | 555 | 245 |
| 1x70 | 1.1 | 1.5 | 14 | 0.268 | 0.443 | 770 | 336 |
| 1x95 | 1.1 | 1.5 | 16 | 0.193 | 0.320 | 1040 | 455 |
| 1х 120 | 1.2 | 1.5 | 18 | 0.153 | 0.253 | 1290 | 550 |
| 1х 150 | 1.4 | 2.0 | 21 | 0.124 | 0.206 | 1590 | 650 |
| 1x 185 | 1.6 | 2.0 | 23 | 0.0991 | 0.164 | 1944 | 804 |
| 1x240 | 1.7 | 2.0 | 25 | 0.0754 | 0.125 | 2510 | 1021 |
Конструкция одножильного силового кабеля с медной или алюминиевой жилой, изоляцией из сшитого полиэтилена или оболочкой из ПВХ, напряжением от 3,6/6 до 26/35 кВ.
| Нет | Строительство и материалы |
| 1 | Медный или алюминиевый проводник |
| 2 | Полупроводниковый проводниковый экран |
| 3 | Изоляция из сшитого полиэтилена |
| 4 | Полупроводящий изоляционный экран |
| 5 | Экран из медной ленты |
| 6 | Лента из нетканого материала или лента из стекловолокна. |
| 7 | Оболочка из негорючего или огнестойкого ПВХ. |
Технические характеристики силового кабеля 3,6/6 кВ с медными или алюминиевыми жилами/с изоляцией из сшитого полиэтилена/оболочкой из ПВХ, 1-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 1х25 | 2.5 | 1.5 | 19 | 0.727 | 1.20 | 576 | 421 |
| 1x35 | 2.5 | 1.5 | 20 | 0.524 | 0.868 | 695 | 479 |
| 1х50 | 2.5 | 2.0 | 21 | 0.387 | 0.641 | 860 | 550 |
| 1x70 | 2.5 | 2.0 | 23 | 0.268 | 0.443 | 1081 | 648 |
| 1x95 | 2.5 | 2.0 | 24 | 0.193 | 0.320 | 1350 | 762 |
| 1х 120 | 2.5 | 2.0 | 26 | 0.153 | 0.253 | 1640 | 897 |
| 1х 150 | 2.5 | 2.0 | 27 | 0.124 | 0.206 | 1947 | 1079 |
| 1x 185 | 2.5 | 2.0 | 29 | 0.0991 | 0.164 | 2302 | 1156 |
| 1x240 | 2.6 | 2.0 | 32 | 0.0754 | 0.125 | 2886 | 1400 |
| 1x300 | 2.8 | 2.0 | 34 | 0.0601 | 0.100 | 3483 | 1626 |
| 1x400 | 3.0 | 2.5 | 38 | 0.047 | 0.0778 | 4477 | 2001 |
| 1x500 | 3.2 | 2.5 | 41 | 0.0366 | 0.0605 | 5452 | 2357 |
Технические характеристики 6/6 кВ, 6/10 кВ для медного или алюминиевого проводника/силового кабеля с изоляцией из сшитого полиэтилена/оболочкой из ПВХ, 1-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 1х25 | 3.4 | 2.0 | 20 | 0.727 | 1.20 | 598 | 443 |
| 1x35 | 3.4 | 2.0 | 22 | 0.524 | 0.868 | 719 | 502 |
| 1х50 | 3.4 | 2.0 | 23 | 0.387 | 0.641 | 884 | 575 |
| 1x70 | 3.4 | 2.0 | 24 | 0.268 | 0.443 | 1097 | 664 |
| 1x95 | 3.4 | 2.0 | 26 | 0.193 | 0.320 | 1378 | 790 |
| 1х 120 | 3.4 | 2.0 | 28 | 0.153 | 0.253 | 1658 | 916 |
| 1х 150 | 3.4 | 2.0 | 30 | 0.124 | 0.206 | 1967 | 1038 |
| 1x 185 | 3.4 | 2.0 | 31 | 0.0991 | 0.164 | 2335 | 1190 |
| 1x240 | 3.4 | 2.0 | 34 | 0.0754 | 0.125 | 2908 | 1423 |
| 1x300 | 3.4 | 2.0 | 36 | 0.0601 | 0.100 | 3507 | 1650 |
| 1x400 | 3.4 | 2.5 | 39 | 0.0470 | 0.0778 | 4503 | 2027 |
| 1x500 | 3.4 | 2.5 | 42 | 0.0366 | 0.0605 | 5479 | 2384 |
Технические характеристики 8,7/10 кВ, 8,7/15 кВ для медного или алюминиевого проводника/силового кабеля с изоляцией из сшитого полиэтилена/оболочкой из ПВХ, 1-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 1х25 | 4.5 | 1.8 | 23 | 0.727 | 1.20 | 680 | 525 |
| 1x35 | 4.5 | 1.8 | 24 | 0.524 | 0.868 | 804 | 587 |
| 1х50 | 4.5 | 1.9 | 25 | 0.387 | 0.641 | 984 | 674 |
| 1x70 | 4.5 | 1.9 | 27 | 0.268 | 0.443 | 1201 | 768 |
| 1x95 | 4.5 | 2.0 | 29 | 0.193 | 0.320 | 1490 | 902 |
| 1х 120 | 4.5 | 2.0 | 30 | 0.153 | 0.253 | 1765 | 1022 |
| 1х 150 | 4.5 | 2.1 | 32 | 0.124 | 0.206 | 2091 | 1162 |
| 1x 185 | 4.5 | 2.1 | 34 | 0.0991 | 0.164 | 2452 | 1307 |
| 1x240 | 4.5 | 2.2 | 36 | 0.0754 | 0.125 | 3034 | 1548 |
| 1x300 | 4.5 | 2.4 | 39 | 0.0601 | 0.100 | 3672 | 1815 |
| 1x400 | 4.5 | 2.4 | 42 | 0.047 | 0.0778 | 4646 | 2170 |
| 1x500 | 4.5 | 2.5 | 45 | 0.0366 | 0.0605 | 5651 | 2556 |
Технические характеристики силового кабеля 12/20 кВ с медными или алюминиевыми жилами/с изоляцией из сшитого полиэтилена/оболочкой из ПВХ, 1-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 1x35 | 5.5 | 2.0 | 27 | 0.524 | 0.868 | 979 | 762 |
| 1х50 | 5.5 | 2.0 | 29 | 0.387 | 0.641 | 1155 | 846 |
| 1x70 | 5.5 | 2.0 | 30 | 0.268 | 0.443 | 1393 | 959 |
| 1x95 | 5.5 | 2.0 | 32 | 0.193 | 0.320 | 1681 | 1093 |
| 1х 120 | 5.5 | 2.0 | 34 | 0.153 | 0.253 | 1979 | 1236 |
| 1х 150 | 5.5 | 2.0 | 35 | 0.124 | 0.206 | 2301 | 1373 |
| 1x 185 | 5.5 | 2.0 | 38 | 0.0991 | 0.164 | 2718 | 1573 |
| 1x240 | 5.5 | 2.5 | 40 | 0.0754 | 0.125 | 3302 | 1817 |
| 1x300 | 5.5 | 2.5 | 43 | 0.0601 | 0.100 | 3941 | 2084 |
| 1x400 | 5.5 | 2.5 | 45 | 0.0470 | 0.0778 | 4931 | 2455 |
| 1x500 | 5.5 | 2.5 | 48 | 0.0366 | 0.0605 | 5956 | 2861 |
Технические характеристики силового кабеля 21/35 кВ с медными или алюминиевыми жилами/с изоляцией из сшитого полиэтилена/оболочкой из ПВХ, 1-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 1х50 | 9.3 | 2.0 | 37 | 0.387 | 0.641 | 1609 | 1360 |
| 1x70 | 9.3 | 2.5 | 38 | 0.268 | 0.443 | 1850 | 1417 |
| 1x95 | 9.3 | 2.5 | 40 | 0.193 | 0.320 | 2193 | 1605 |
| 1х 120 | 9.3 | 2.5 | 42 | 0.153 | 0.253 | 2498 | 1756 |
| 1х 150 | 9.3 | 2.5 | 44 | 0.124 | 0.206 | 2839 | 1910 |
| 1x 185 | 9.3 | 2.5 | 45 | 0.0991 | 0.164 | 3248 | 2102 |
| 1x240 | 9.3 | 2.5 | 48 | 0.0754 | 0.125 | 3881 | 2395 |
| 1x300 | 9.3 | 3.0 | 50 | 0.0601 | 0.100 | 4529 | 2672 |
| 1x400 | 9.3 | 3.0 | 53 | 0.0470 | 0.0778 | 5570 | 3094 |
| 1x500 | 9.3 | 3.0 | 55 | 0.0366 | 0.0605 | 6690 | 3595 |
Технические характеристики 26/35 кВ, 26/35 кВ для медного или алюминиевого проводника/силового кабеля с изоляцией из сшитого полиэтилена/оболочкой из ПВХ, 1-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 1х50 | 10.5 | 2.2 | 39 | 0.387 | 0.641 | 1758 | 1449 |
| 1x70 | 10.5 | 2.4 | 41 | 0.268 | 0.443 | 2035 | 1604 |
| 1x95 | 10.5 | 2.4 | 43 | 0.193 | 0.320 | 2355 | 1767 |
| 1х 120 | 10.5 | 2.4 | 44 | 0.153 | 0.253 | 2666 | 1923 |
| 1х 150 | 10.5 | 2.5 | 46 | 0.124 | 0.206 | 3031 | 2103 |
| 1x 185 | 10.5 | 2.5 | 48 | 0.0991 | 0.164 | 3427 | 2282 |
| 1x240 | 10.5 | 2.6 | 50 | 0.0754 | 0.125 | 4070 | 2584 |
| 1x300 | 10.5 | 2.7 | 53 | 0.0601 | 0.100 | 4748 | 2891 |
| 1x400 | 10.5 | 2.8 | 56 | 0.0470 | 0.0778 | 5801 | 3325 |
| 1x500 | 10.5 | 2.9 | 59 | 0.0366 | 0.0605 | 6623 | 4076 |

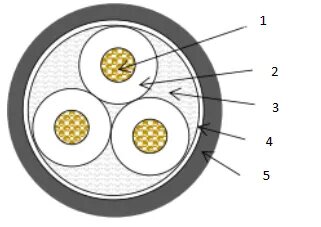

Конструкция 3-жильного силового кабеля 0,6/1 кВ с медными или алюминиевыми проводниками/с изоляцией из сшитого полиэтилена/оболочкой из ПВХ
| Нет | Строительство и материалы |
| 1 | Медный или алюминиевый проводник |
| 2 | Изоляция из сшитого полиэтилена |
| 3 | Наполнитель из полипропиленовой пряжи или веревки из стекловолокна |
| 4 | Лента из нетканого материала или лента из стекловолокна. |
| 5 | Внешняя оболочка из негорючего или огнестойкого ПВХ. |
Технические характеристики 0,6/1 кВ для медного или алюминиевого проводника/силового кабеля с изоляцией из сшитого полиэтилена/оболочкой из ПВХ, 3-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х 1,5 | 0.7 | 1.5 | 10 | 12.1 | --- | 145 | --- |
| 3х2,5 | 0.7 | 1.5 | 11 | 7.41 | 12.1 | 185 | 140 |
| 3x4 | 0.7 | 1.5 | 12 | 4.61 | 7.41 | 250 | 175 |
| 3х6 | 0.7 | 1.5 | 13 | 3.08 | 4.61 | 320 | 210 |
| 3х10 | 0.7 | 1.5 | 15 | 1.83 | 3.08 | 450 | 260 |
| 3х16 | 0.7 | 1.5 | 17 | 1.15 | 1.91 | 640 | 340 |
| 3х25 | 0.9 | 2.0 | 21 | 0.727 | 1.20 | 940 | 470 |
| 3х35 | 0.9 | 2.0 | 23 | 0.524 | 0.868 | 1260 | 600 |
| 3х50 | 1.0 | 2.0 | 27 | 0.387 | 0.641 | 1670 | 730 |
| 3х70 | 1.1 | 2.0 | 30 | 0.268 | 0.443 | 2280 | 970 |
| 3x95 | 1.1 | 2.0 | 34 | 0.193 | 0.320 | 3020 | 1240 |
| 3х 120 | 1.2 | 2.5 | 38 | 0.153 | 0.253 | 3790 | 1540 |
| 3х 150 | 1.4 | 2.5 | 42 | 0.124 | 0.206 | 4750 | 1940 |
| 3х 185 | 1.6 | 2.5 | 45 | 0.0991 | 0.164 | 5654 | 2248 |
| 3х240 | 1.7 | 3.0 | 51 | 0.0754 | 0.125 | 7243 | 2723 |

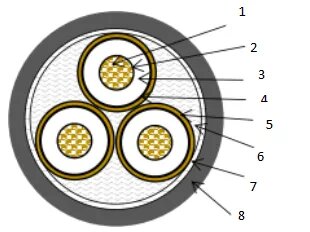

Конструкция 3-жильного силового кабеля с медной или алюминиевой жилой, изоляцией из сшитого полиэтилена или оболочкой из ПВХ от 3,6/6 кВ до 26/35 кВ.
| Нет | Строительство и материалы |
| 1 | Медный или алюминиевый проводник |
| 2 | Полупроводниковый проводниковый экран |
| 3 | Изоляция из сшитого полиэтилена |
| 4 | Полупроводящий изоляционный экран |
| 5 | Экран из медной ленты |
| 6 | Наполнитель из полипропиленовой пряжи или веревки из стекловолокна |
| 7 | Лента из нетканого материала или лента из стекловолокна. |
| 8 | Внешняя оболочка из негорючего или огнестойкого ПВХ. |
Технические характеристики силового кабеля 3,6/6 кВ с медными или алюминиевыми проводниками/с изоляцией из сшитого полиэтилена/оболочкой из ПВХ, 3-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х25 | 2.5 | 2.5 | 40 | 0.727 | 1.20 | 576 | 421 |
| 3х35 | 2.5 | 2.5 | 43 | 0.524 | 0.868 | 695 | 479 |
| 3х50 | 2.5 | 2.5 | 46 | 0.387 | 0.641 | 850 | 550 |
| 3х70 | 2.5 | 2.5 | 49 | 0.268 | 0.443 | 1081 | 648 |
| 3x95 | 2.5 | 3.0 | 53 | 0.193 | 0.320 | 1350 | 762 |
| 3х 120 | 2.5 | 3.0 | 57 | 0.153 | 0.253 | 1640 | 897 |
| 3х 150 | 2.5 | 3.0 | 61 | 0.124 | 0.206 | 1947 | 1019 |
| 3х 185 | 2.5 | 3.0 | 63 | 0.0991 | 0.164 | 2302 | 1152 |
| 3х240 | 2 6 | 3 5 | 70 | 0 0754 | 0 125 | 2886 | 1400 |
| 3х300 | 2.8 | 3.5 | 75 | 0.0601 | 0.100 | 3351 | 1626 |
Технические характеристики 6/6 кВ, 6/10 кВ для медного или алюминиевого проводника/силового кабеля с изоляцией из сшитого полиэтилена/оболочкой из ПВХ, 3-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х25 | 3.4 | 2.5 | 42 | 0.727 | 1.20 | 1895 | 1430 |
| 3х35 | 3.4 | 2.5 | 44 | 0.524 | 0.868 | 2293 | 1640 |
| 3х50 | 3.4 | 2.5 | 46 | 0.387 | 0.641 | 2812 | 1881 |
| 3х70 | 3.4 | 3.0 | 50 | 0.268 | 0.443 | 3508 | 2205 |
| 3x95 | 3.4 | 3.0 | 54 | 0.193 | 0.320 | 4402 | 2635 |
| 3х 120 | 3.4 | 3.0 | 58 | 0.153 | 0.253 | 5319 | 3087 |
| 3х 150 | 3.4 | 3.0 | 62 | 0.124 | 0.206 | 6309 | 3518 |
| 3х 185 | 3.4 | 3.0 | 65 | 0.0991 | 0.164 | 7319 | 3877 |
| 3х240 | 3.4 | 3.5 | 71 | 0.0754 | 0.125 | 9218 | 4753 |
| 3х300 | 3.4 | 3.5 | 75 | 0.0601 | 0.100 | 11159 | 5577 |
Технические характеристики 8,7/10 кВ, 8,7/15 кВ для медного или алюминиевого проводника/силового кабеля с изоляцией из сшитого полиэтилена/оболочкой из ПВХ, 3-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х25 | 4.5 | 2.8 | 50 | 0.727 | 1.20 | 2537 | 2072 |
| 3х35 | 4.5 | 2.9 | 53 | 0.524 | 0.868 | 2985 | 2334 |
| 3х50 | 4.5 | 2.9 | 55 | 0.387 | 0.641 | 3529 | 2598 |
| 3х70 | 4.5 | 2.9 | 58 | 0.268 | 0.443 | 4197 | 2895 |
| 3x95 | 4.5 | 3.3 | 63 | 0.193 | 0.320 | 5230 | 3462 |
| 3х 120 | 4.5 | 3.6 | 66 | 0.153 | 0.253 | 6120 | 3888 |
| 3х 150 | 4.5 | 3.6 | 70 | 0.124 | 0.206 | 7207 | 4416 |
| 3х 185 | 4.5 | 3.6 | 74 | 0.0991 | 0.164 | 8378 | 4935 |
| 3х240 | 4.5 | 3.6 | 79 | 0.0754 | 0.125 | 10177 | 5712 |
| 3х300 | 4.5 | 3.8 | 84 | 0.0601 | 0.100 | 12159 | 6577 |
Технические характеристики силового кабеля 12/20 кВ с медными или алюминиевыми проводниками/с изоляцией из сшитого полиэтилена/оболочкой из ПВХ, 3-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес
кабель (кг/км) |
||
| Cu | Ал | Cu | Ал | ||||
| 3х35 | 5.5 | 3.0 | 57 | 0.524 | 0.868 | 3348 | 2696 |
| 3х50 | 5.5 | 3.0 | 60 | 0.387 | 0.641 | 3904 | 2973 |
| 3х70 | 5.5 | 3.0 | 63 | 0.268 | 0.443 | 4623 | 3321 |
| 3x95 | 5.5 | 3.5 | 67 | 0.193 | 0.320 | 5593 | 3825 |
| 3х 120 | 5.5 | 3.5 | 71 | 0.153 | 0.253 | 6495 | 4262 |
| 3х 150 | 5.5 | 3.5 | 74 | 0.124 | 0.206 | 7637 | 4846 |
| 3х 185 | 5.5 | 3.5 | 78 | 0.0991 | 0.164 | 8803 | 5361 |
| 3х240 | 5.5 | 3.5 | 84 | 0.0754 | 0.125 | 10729 | 6263 |
| 3х300 | 5.5 | 4.0 | 89 | 0.0601 | 0.100 | 12723 | 7141 |

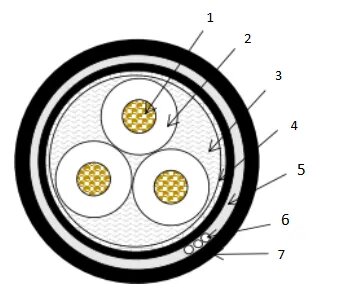

Конструкция 3-жильного силового кабеля 0,6/1 кВ с медными или алюминиевыми жилами/изоляцией из сшитого полиэтилена/бронированной стальной лентой/оболочкой из ПВХ
| Нет | Строительство и материалы |
| 1 | Медный или алюминиевый проводник |
| 2 | Изоляция из сшитого полиэтилена |
| 3 | Наполнитель из полипропиленовой пряжи или веревки из стекловолокна |
| 4 | Лента из нетканого материала или лента из стекловолокна. |
| 5 | Постельное белье из негорючего или негорючего ПВХ. |
| 6 | Броня из стальной ленты |
| 7 | Внешняя оболочка из негорючего или огнестойкого ПВХ. |
Технические характеристики 3-жильного силового кабеля с медными или алюминиевыми жилами, изоляцией из сшитого полиэтилена, армированием стальной лентой или оболочкой из ПВХ, напряжением 12/20 кВ.
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х 10 | 0.7 | 1.5 | 18 | 1.83 | 3.08 | 622 | 433 |
| 3х 16 | 0.7 | 2.0 | 22 | 1.15 | 1.91 | 1005 | 705 |
| 3х25 | 0.9 | 2.0 | 25 | 0.727 | 1.20 | 1371 | 898 |
| 3х35 | 0.9 | 2.0 | 27 | 0.524 | 0.868 | 1724 | 1061 |
| 3х50 | 1.0 | 2.0 | 30 | 0.387 | 0.641 | 2247 | 1300 |
| 3х70 | 1.1 | 2.5 | 35 | 0.268 | 0.443 | 3023 | 1697 |
| 3x95 | 1.1 | 2.5 | 39 | 0.193 | 0.320 | 3825 | 2026 |
| 3х 120 | 1.2 | 2.5 | 42 | 0.153 | 0.253 | 4642 | 2370 |
| 3х 150 | 1.4 | 3.0 | 48 | 0.124 | 0.206 | 5767 | 2926 |
| 3х 185 | 1.6 | 3.0 | 51 | 0.0991 | 0.164 | 6896 | 3391 |
| 3х240 | 1.7 | 3.0 | 56 | 0.0754 | 0.125 | 8617 | 4072 |

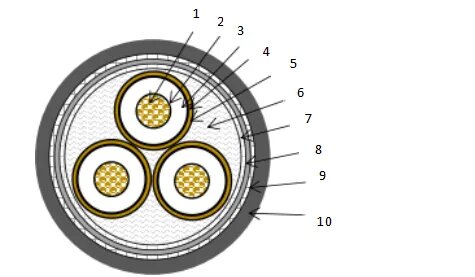

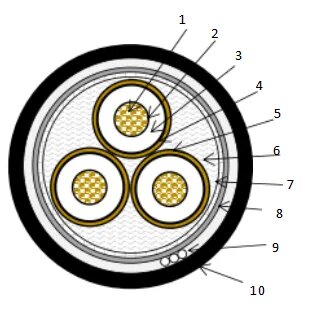

Конструкция трехжильного силового кабеля с медной или алюминиевой жилой, изоляцией из сшитого полиэтилена, броней из стальной ленты или оболочкой из ПВХ от 3,6/6 кВ до 26/35 кВ.
| Нет | Строительство и материалы | |
| 1 | Медный или алюминиевый проводник | |
| 2 | Полупроводниковый проводниковый экран | |
| 3 | Изоляция из сшитого полиэтилена | |
| 4 | Полупроводящий изоляционный экран | |
| 5 | Экран из медной ленты | |
| 6 | Наполнитель из полипропиленовой пряжи или веревки из стекловолокна | |
| 7 | Лента из нетканого материала или лента из стекловолокна. | |
| 8 | Постельное белье из негорючего или негорючего ПВХ. | |
| 9 | Броня из стальной ленты/проволоки | |
| 10 | - | ПВХ |
Технические характеристики 3,6/6 кВ, 3-жильного силового кабеля с медными или алюминиевыми жилами, изоляцией из сшитого полиэтилена, армированием стальной лентой или оболочкой из ПВХ.
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х25 | 2.5 | 2.6 | 46 | 0.727 | 1.20 | 2945 | 2480 |
| 3х35 | 2.5 | 2.6 | 49 | 0.524 | 0.868 | 3390 | 2739 |
| 3х50 | 2.5 | 2.8 | 52 | 0.387 | 0.641 | 4065 | 3135 |
| 3х70 | 2.5 | 2.8 | 55 | 0.268 | 0.443 | 4816 | 3513 |
| 3x95 | 2.5 | 3.1 | 60 | 0.193 | 0.320 | 5897 | 4129 |
| 3х 120 | 2.5 | 3.1 | 63 | 0.153 | 0.253 | 6844 | 4611 |
| 3х 150 | 2.5 | 3.3 | 67 | 0.124 | 0.206 | 7973 | 5182 |
| 3х 185 | 2.5 | 3.5 | 71 | 0.0991 | 0.164 | 9281 | 5838 |
| 3х240 | 2.6 | 3.6 | 77 | 0.0754 | 0.125 | 11229 | 6763 |
| 3х300 | 2.8 | 3.7 | 83 | 0.0601 | 0.100 | 14106 | 8524 |
Технические характеристики силового кабеля 6,6/6 кВ, 6/10 кВ с медными или алюминиевыми жилами/с изоляцией из сшитого полиэтилена/бронированной стальной лентой/оболочкой из ПВХ, 3-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х25 | 3.4 | 2.6 | 47 | 0.727 | 1.20 | 3010 | 2544 |
| 3х35 | 3.4 | 2.8 | 50 | 0.524 | 0.868 | 3498 | 2847 |
| 3х50 | 3.4 | 2.8 | 53 | 0.387 | 0.641 | 4135 | 3205 |
| 3х70 | 3.4 | 3.1 | 56 | 0.268 | 0.443 | 4958 | 3655 |
| 3x95 | 3.4 | 3.1 | 61 | 0.193 | 0.320 | 5974 | 4206 |
| 3х 120 | 3.4 | 3.2 | 64 | 0.153 | 0.253 | 6969 | 4736 |
| 3х 150 | 3.4 | 3.6 | 69 | 0.124 | 0.206 | 8161 | 5370 |
| 3х 185 | 3.4 | 3.6 | 72 | 0.0991 | 0.164 | 9417 | 5975 |
| 3х240 | 3.4 | 3.6 | 78 | 0.0754 | 0.125 | 11340 | 6874 |
| 3х300 | 3.4 | 3.8 | 84 | 0.0601 | 0.100 | 14247 | 8665 |
Технические характеристики для 8,7/10 кВ, 8,7/15 кВ, медного или алюминиевого проводника/с изоляцией из сшитого полиэтилена/бронированной стальной лентой/оболочкой из ПВХ, 3-жильный силовой кабель
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х25 | 4.5 | 2.9 | 53 | 0.727 | 1.20 | 3500 | 3035 |
| 3х35 | 4.5 | 2.9 | 55 | 0.524 | 0.868 | 3329 | 3329 |
| 3х50 | 4.5 | 3.1 | 58 | 0.387 | 0.641 | 4679 | 3748 |
| 3х70 | 4.5 | 3.1 | 61 | 0.268 | 0.443 | 5410 | 4107 |
| 3x95 | 4.5 | 3.4 | 66 | 0.193 | 0.320 | 6567 | 4799 |
| 3х 120 | 4.5 | 3.4 | 70 | 0.153 | 0.253 | 7541 | 5308 |
| 3х 150 | 4.5 | 3.6 | 73 | 0.124 | 0.206 | 8674 | 5883 |
| 3х 185 | 4.5 | 3.6 | 77 | 0.0991 | 0.164 | 9991 | 6549 |
| 3х240 | 4 5 | 4 0 | 84 | 0 0754 | 0 125 | 12887 | 8421 |
| 3х300 | 4.5 | 4.0 | 89 | 0.0601 | 0.100 | 14974 | 9392 |
Технические характеристики силового кабеля 12/20 кВ с медными или алюминиевыми жилами, изоляцией из сшитого полиэтилена, армированием стальной лентой или оболочкой из ПВХ, 3-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х35 | 5.5 | 3.2 | 63 | 0.524 | 0.868 | 4840 | 4189 |
| 3х50 | 5.5 | 3.2 | 66 | 0.387 | 0.641 | 5463 | 4532 |
| 3х70 | 5.5 | 3.3 | 69 | 0.268 | 0.443 | 6346 | 5044 |
| 3x95 | 5.5 | 3.6 | 74 | 0.193 | 0.320 | 7457 | 5689 |
| 3х 120 | 5.5 | 3.6 | 77 | 0.153 | 0.253 | 8459 | 6227 |
| 3х 150 | 5.5 | 3.8 | 82 | 0.124 | 0.206 | 10555 | 7764 |
| 3х 185 | 5.5 | 4.0 | 86 | 0.0991 | 0.164 | 11925 | 8483 |
| 3х240 | 5.5 | 4.0 | 92 | 0.0754 | 0.125 | 13959 | 9494 |
| 3х300 | 5.5 | 4.2 | 97 | 0.0601 | 0.100 | 16314 | 10731 |

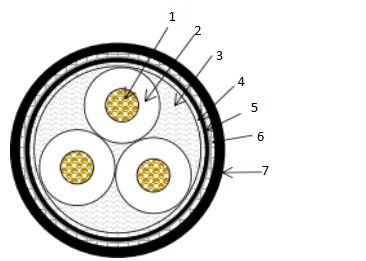

Конструкция 3-жильного силового кабеля 0,6/1 кВ с медными или алюминиевыми проводниками/изоляцией из сшитого полиэтилена/бронированной стальной проволокой/оболочкой из ПВХ
| Нет | Строительство и материалы |
| 1 | Медный или алюминиевый проводник |
| 2 | Изоляция из сшитого полиэтилена |
| 3 | Наполнитель из полипропиленовой пряжи или веревки из стекловолокна |
| 4 | Лента из нетканого материала или лента из стекловолокна. |
| 5 | Постельное белье из негорючего или негорючего ПВХ. |
| 6 | Броня из стальной проволоки |
| 7 | Оболочка из негорючего или огнестойкого ПВХ. |
Технические характеристики силового кабеля 0,6/1 кВ с медными или алюминиевыми жилами, изоляцией из сшитого полиэтилена, армированием стальной проволоки или оболочкой из ПВХ, 3-жильный силовой кабель
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х 10 | 0.7 | 2.0 | 21 | 1.83 | 3.08 | 820 | 630 |
| 3х 16 | 0.7 | 2.0 | 25 | 1.15 | 1.91 | 1450 | 1150 |
| 3х25 | 0.9 | 2.0 | 28 | 0.727 | 1.20 | 1850 | 1400 |
| 3х35 | 0.9 | 2.0 | 31 | 0.524 | 0.868 | 2300 | 1650 |
| 3х50 | 1.0 | 2.0 | 32 | 0.387 | 0.641 | 2650 | 1750 |
| 3х70 | 1.1 | 2.5 | 38 | 0.268 | 0.443 | 3650 | 2350 |
| 3x95 | 1.1 | 2.5 | 41 | 0.193 | 0.320 | 4550 | 2800 |
| 3х 120 | 1.2 | 3.0 | 43 | 0.153 | 0.253 | 5450 | 3200 |
| 3х 150 | 1.4 | 3.0 | 48 | 0.124 | 0.206 | 7000 | 4200 |
| 3х 185 | 1.6 | 3.0 | 58 | 0.0991 | 0.164 | 9328 | 5849 |
| 3х240 | 1.7 | 3.5 | 65 | 0.0754 | 0.125 | 11236 | 6587 |
Конструкция трехжильного силового кабеля с медной или алюминиевой жилой, изоляцией из сшитого полиэтилена, броней из стальной проволоки или оболочкой из ПВХ от 3,6/6 кВ до 26/35 кВ.
| Нет | Строительство и материалы | |
| 1 | Медный или алюминиевый проводник | |
| 2 | Полупроводниковый проводниковый экран | |
| 3 | Изоляция из сшитого полиэтилена | |
| 4 | Полупроводящий изоляционный экран | |
| 5 | Экран из медной ленты | |
| 6 | Наполнитель из полипропиленовой пряжи или веревки из стекловолокна | |
| 7 | Лента из нетканого материала или лента из стекловолокна. | |
| 8 | Постельное белье из негорючего или негорючего ПВХ. | |
| 9 | Броня из стальной проволоки | |
| 10 | - | ПВХ |
Технические характеристики силового кабеля 3,6/6 кВ с медными или алюминиевыми жилами, изоляцией из сшитого полиэтилена, армированием стальной проволоки или оболочкой из ПВХ, 3-жильный силовой кабель
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х25 | 2.5 | 2.5 | 49 | 0.727 | 1.20 | 4246 | 3781 |
| 3х35 | 2.5 | 3.0 | 52 | 0.524 | 0.868 | 4770 | 4119 |
| 3х50 | 2.5 | 3.0 | 57 | 0.387 | 0.641 | 6194 | 5263 |
| 3х70 | 2.5 | 3.0 | 60 | 0.268 | 0.443 | 7092 | 5790 |
| 3x95 | 2.5 | 3.0 | 64 | 0.193 | 0.320 | 8263 | 6495 |
| 3х 120 | 2.5 | 3.5 | 68 | 0.153 | 0.253 | 9422 | 7190 |
| 3х 150 | 2.5 | 3.5 | 71 | 0.124 | 0.206 | 10667 | 7876 |
| 3х 185 | 2.5 | 3.5 | 76 | 0.0991 | 0.164 | 12113 | 8671 |
| 3х240 | 2.6 | 3.5 | 81 | 0.0754 | 0.125 | 14361 | 9895 |
| 3х300 | 2.8 | 3.5 | 87 | 0.0601 | 0.100 | 16632 | 11050 |
Технические характеристики для 6,6/6 кВ, 6/10 кВ, медного или алюминиевого проводника/сшитого полиэтилена
Силовой кабель с изолированной/бронированной стальной проволокой/оболочкой из ПВХ, 3-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина
(мм) |
Приблизительно
Общий Диаметр
(мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х25 | 3.4 | 3.0 | 50 | 0.727 | 1.20 | 4337 | 3872 |
| 3х35 | 3.4 | 3.0 | 53 | 0.524 | 0.868 | 4863 | 4212 |
| 3х50 | 3.4 | 3.0 | 58 | 0.387 | 0.641 | 6302 | 5371 |
| 3х70 | 3.4 | 3.0 | 61 | 0.268 | 0.443 | 7177 | 5875 |
| 3x95 | 3.4 | 3.5 | 65 | 0.193 | 0.320 | 8431 | 6663 |
| 3х 120 | 3.4 | 3.5 | 69 | 0.153 | 0.253 | 9559 | 7326 |
| 3х 150 | 3.4 | 3.5 | 73 | 0.124 | 0.206 | 10873 | 8246 |
| 3х 185 | 3.4 | 3.5 | 76 | 0.0991 | 0.164 | 12256 | 8814 |
| 3х240 | 3 4 | 3 5 | 82 | 0 0754 | 0 125 | 14509 | 10044 |
| 3х300 | 3.4 | 4.0 | 88 | 0.0601 | 0.100 | 16821 | 11239 |
Технические характеристики для 8,7/10 кВ, 8,7/15 кВ, медного или алюминиевого проводника/сшитого полиэтилена
Силовой кабель с изоляцией, броней из стальной проволоки и оболочкой из ПВХ, 3-жильный
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина
(мм) |
Приблизительно
Общий Диаметр
(мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х25 | 4.5 | 3.2 | 60 | 0.727 | 1.20 | 6058 | 5593 |
| 3х35 | 4.5 | 3.2 | 63 | 0.524 | 0.868 | 6661 | 6010 |
| 3х50 | 4.5 | 3.2 | 66 | 0.387 | 0.641 | 7456 | 6525 |
| 3х70 | 4.5 | 3.4 | 69 | 0.268 | 0.443 | 8376 | 7074 |
| 3x95 | 4.5 | 3.4 | 73 | 0.193 | 0.320 | 9657 | 7890 |
| 3х 120 | 4.5 | 3.5 | 76 | 0.153 | 0.253 | 10834 | 8602 |
| 3х 150 | 4.5 | 3.8 | 81 | 0.124 | 0.206 | 12160 | 9369 |
| 3х 185 | 4.5 | 3.8 | 85 | 0.0991 | 0.164 | 13661 | 10219 |
| 3х240 | 4.5 | 4.2 | 91 | 0.0754 | 0.125 | 15992 | 11527 |
| 3х300 | 4.5 | 4.2 | 96 | 0.0601 | 0.100 | 18262 | 12680 |
Технические характеристики 3-жильного силового кабеля 12/20 кВ с медными или алюминиевыми жилами, изоляцией из сшитого полиэтилена, армированием стальной проволоки или оболочкой из ПВХ.
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х35 | 5.5 | 3.5 | 68 | 0.524 | 0.868 | 7430 | 6752 |
| 3х50 | 5.5 | 3.5 | 70 | 0.387 | 0.641 | 8139 | 7208 |
| 3х70 | 5.5 | 3.5 | 74 | 0.268 | 0.443 | 9133 | 7831 |
| 3x95 | 5.5 | 3.5 | 78 | 0.193 | 0.320 | 10450 | 8682 |
| 3х 120 | 5.5 | 3.5 | 82 | 0.153 | 0.253 | 11612 | 9379 |
| 3х 150 | 5.5 | 4.0 | 86 | 0.124 | 0.206 | 12982 | 10191 |
| 3х 185 | 5.5 | 4.0 | 89 | 0.0991 | 0.164 | 14540 | 11098 |
| 3х240 | 5.5 | 4.0 | 95 | 0.0754 | 0.125 | 16751 | 12285 |
| 3х300 | 5.5 | 4.0 | 101 | 0.0601 | 0.100 | 19242 | 13660 |
связаться с нами
Сопутствующие популярные продукты
Кабель служебного входа SER с проводником из алюминиевого сплава серии 8000
Конструкция: Многожильный компактный проводник из алюминиевого сплава серии 8000 изолирован черным полиэтиленом из сшитого полиэтилена. Изолированные проводники скреплены между собой концентрической нейтральной лентой из алюминиевого сплава и полиэфирной лентой, армированной стекловолокном, и покрыты серым ПВХ, устойчивым к солнечному свету.
Кабель с жилой из алюминиевого сплава
С начала 1900-х годов проводниковые материалы из алюминия и алюминиевых сплавов использовались электроэнергетическими компаниями для передачи электроэнергии в энергосистемах по всей стране.
КАБЕЛЬ BS
Одножильные кабели с одножильными или многожильными медными жилами, с ПВХ-изоляцией, номиналом 450/750 В, соответствующие спецификации SASO:55
Гибкий резиновый кабель
1-жильный: медный проводник изолирован натуральным каучуком и покрыт оболочкой из натурального каучука или хлоропренового каучука
Кабель MV с резиновой изоляцией для машины для проходки защитных туннелей
Кабель с металлической/волокнистой оплеткой 8,7/10 кВ и изоляцией из горнодобывающей резины
Кабель управления с ПВХ-изоляцией, 450/750 В
Технические характеристики контрольного кабеля с ПВХ изоляцией/экраном из медной ленты/оболочкой из ПВХ
Экран с металлической оплеткой/с сердечником для мониторинга/портативный резиновый кабель для горнодобывающей промышленности
Тип: MYPTJ Номинальное напряжение: 6/10 кВ, 8,7/10 кВ Стандарт: Q/MD008-2009
Медный или алюминиевый проводник/одиночный провод с ПВХ-изоляцией
Этот продукт подходит для номинального напряжения переменного тока U0/U 450/750 В, освещения, электроприборов, контрольно-измерительного и телекоммуникационного оборудования, с медными или алюминиевыми жилами, кабелями (проводами) с ПВХ-изоляцией
Гибкий горный кабель с резиновой оболочкой
Применение: Этот продукт подходит для передвижных электроприборов и экскаваторов, используемых в шахтах.
Тип ACWU 90
Кабель ACWU90 пригоден для использования следующим образом: ответвление, фидер и служебное распределение электроэнергии в коммерческих, промышленных, многоквартирных зданиях, театрах и местах сбора. Он устанавливается в кабельный лоток и в утвержденные кабельные каналы или непосредственно в землю. Подходит для использования во влажных или сухих помещениях. Максимальное номинальное напряжение для всех приложений составляет 600 В.
Сварочный кабель
Конструкция: Оловянный или голый медный проводник покрыт натуральным каучуком или хлоропреновым каучуком. Для разделения между проводником и оболочкой наносится слой майларовой пленки. Применение: Этот продукт подходит для питания сварочного аппарата или аналогичного оборудования. Номинальное напряжение: 300/500 В.
Воздушный кабель 600 В
Применение: Этот продукт подходит для использования в воздушных системах передачи и распределения напряжением 600 В или меньше.
Круглый портативный силовой кабель, оболочка CPE, 8 кВ
Применение: Эти сверхмощные кабели предназначены для таких применений, как комбайны с длинными стенками, горнодобывающие машины непрерывного действия и портативное оборудование, такое как лопаты, земснаряды и дрели.
Пятижильный портативный силовой кабель типа W, 2 кВ
Эти кабели предназначены для общего использования с передвижным горнодобывающим оборудованием, таким как комбайны непрерывного действия, буровые станки, фрезы, погрузочные машины и челночные тележки переменного тока. Кабели типа W предназначены для применений, где оголенные заземляющие проводники не требуются или нежелательны.
Кабель с проводником из алюминиевого сплава серии 8000, тип XHHW-2
Конструкция: Многожильный компактный проводник из алюминиевого сплава серии 8000 изолирован износостойким, влаго- и термостойким черным полиэтиленом из сшитого полиэтилена.
Двухжильный портативный силовой кабель типа W, 2 кВ
Эти кабели предназначены для использования на шахтных электровозах и другом передвижном оборудовании катушечного типа, где кабель должен выдерживать постоянное сгибание и сматывание.
