Силовой кабель с ПВХ-изоляцией 0,6/1 кВ
Применение: Силовой кабель с ПВХ-изоляцией подходит для цепей электропитания и распределения на производственных и перерабатывающих предприятиях, в коммерческих зданиях или жилых домах при номинальном напряжении 0,6/1 кВ или меньше. Силовые кабели могут быть огнестойкими при использовании огнезащитного материала.
Описание
маркер
Приложение: Силовой кабель с ПВХ-изоляцией подходит для цепей электропитания и распределения на производственных и перерабатывающих предприятиях, в коммерческих зданиях или жилых домах при номинальном напряжении 0,6/1 кВ или менее. Силовые кабели могут быть огнестойкими при использовании огнезащитного материала.
Температура установки:Температура установки должна быть выше 0C. Если температура окружающей среды ниже 0C, кабель следует предварительно нагреть.
Рабочая Температура:Максимально допустимая температура непрерывной эксплуатации проводника не должна превышать 70°С.
Температура короткого замыкания проводника: Максимальная температура при коротком замыкании проводника не должна превышать 160°C. Продолжительность короткого замыкания не должна превышать 5 секунд.
Радиус изгиба: 20( d+D) +/-5% для одножильного кабеля, 15( d+D)+/-5% для многожильного кабеля.
D = Фактический внешний диаметр кабеля (мм), d = Фактический диаметр проводника (мм)
Стандарт: IEC 12706, IEC60502 или другой стандарт, требуемый клиентом.
Требования к огнестойкости соответствуют стандартам IEC60332-3 и GB18380.
Упаковка:Стальная/деревянная катушка, деревянная катушка или стальная катушка.
Описание и применение
| Описание | Приложение |
| Проводник Cu или Al/с изоляцией из ПВХ/оболочкой из ПВХ/кабель питания | Он устанавливается внутри помещения, в воздуховоде или туннеле, но не выдерживает тяговой силы и давления. |
| Медный или алюминиевый проводник/с изоляцией из ПВХ/бронированный стальной лентой/оболочкой из ПВХ/кабель питания | Он устанавливается в помещении, в туннеле, непосредственно в земле, способен выдерживать необходимое давление. |
| Медный или алюминиевый проводник/изоляция из ПВХ/бронированный стальной проволокой/оболочка из ПВХ/силовой кабель | Он устанавливается в помещении, в колодце, под водой и способен выдерживать надлежащую тяговую силу. |
| Медный или алюминиевый проводник/с изоляцией из ПВХ/оболочкой из ПВХ/огнестойкий силовой кабель | Он устанавливается внутри помещения, в воздуховоде или туннеле, но не выдерживает тяговой силы и давления. |
| Медный или алюминиевый проводник/с изоляцией из ПВХ/бронированный стальной лентой/оболочкой из ПВХ/огнестойкий силовой кабель | Он устанавливается в помещении, в туннеле, непосредственно в земле, способен выдерживать необходимое давление. |
| Медный или алюминиевый проводник/с изоляцией из ПВХ/бронированный стальной проволокой/оболочкой из ПВХ/огнестойкий силовой кабель | Он устанавливается в помещении, в колодце, под водой и способен выдерживать надлежащую тяговую силу. |

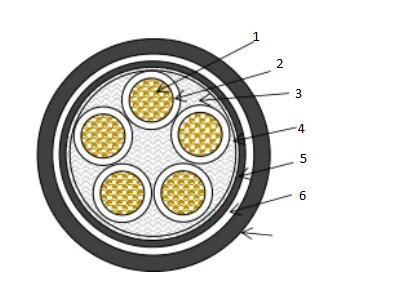

Строительство силового кабеля 0,6/1 кВ с ПВХ-изоляцией
| Нет | Конструкция и материал |
| 1 | Медный или алюминиевый проводник |
| 2 | ПВХ изоляция |
| 3 | Наполнитель из полипропиленовой пряжи или веревки из стекловолокна |
| 4 | Лента из нетканого материала или лента из стекловолокна. |
| 5 | Постельное белье из негорючего или негорючего ПВХ. |
| 6 | Броня из стальной ленты или стальной проволоки |
| 7 | Внешняя оболочка из негорючего или негорючего ПВХ. |
Диапазон поставок
| Описание | Количество ядер | Номинальное сечение проводника (мм2) | |
| Cu или Al проводник/ПВХ или пламя
изоляция из огнестойкого ПВХ/ПВХ или огнестойкая оболочка из ПВХ |
1 | от 1,5 до 630 | от 1,5 до 630 |
| 2 | от 1,5 до 400 | от 1,5 до 400 | |
| 3 | от 1,5 до 400 | от 1,5 до 400 | |
| 4 | от 2,5 до 400 | от 2,5 до 400 | |
| 5 | от 2,5 до 400 | от 2,5 до 400 | |
| Cu или Al проводник/ПВХ или пламя
огнестойкая изоляция из ПВХ/сталь Ленточная или проволочная броня/ПВХ или пламя с огнестойкой оболочкой из ПВХ |
2,3,4,5 |
от 4 до 400 |
от 4 до 400 |
Технические характеристики для меди или АЛ/ПВХ/ПВХ, ОДНОЖИЛЬНЫЕ
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр
(мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 1х 1,5 | 0.8 | 1.54 | 6.1 | 12.1 | --- | 50.7 | 41.3 |
| 1x2,5 | 0.8 | 1.54 | 6.5 | 7.41 | 12.1 | 63.5 | 47.9 |
| 1x4 | 1.0 | 1.54 | 7.4 | 4.61 | 7.41 | 87.7 | 63.0 |
| 1х6 | 1.0 | 1.54 | 7.9 | 3.08 | 4.61 | 111.0 | 75.9 |
| 1х10 | 1.0 | 1.54 | 9.2 | 1.83 | 3.02 | 166.6 | 93.0 |
| 1х16 | 1.0 | 1.54 | 10.3 | 1.15 | 1.91 | 233.3 | 132.2 |
| 1х25 | 1.2 | 1.54 | 12.0 | 0.727 | 1.20 | 344.9 | 185.4 |
| 1х35 | 1.2 | 1.54 | 13.2 | 0.524 | 0.868 | 449.8 | 228.7 |
| 1х50 | 1.4 | 1.54 | 14.9 | 0.387 | 0.641 | 590.5 | 289.8 |
| 1х70 | 1.4 | 1.54 | 16.7 | 0.268 | 0.443 | 807.3 | 374.2 |
| 1x95 | 1.6 | 1.65 | 19.3 | 0.193 | 0.320 | 1102.0 | 501.4 |
| 1х 120 | 1.6 | 1.65 | 20.9 | 0.153 | 0.253 | 1349.0 | 590.3 |
| 1х 150 | 1.8 | 1.76 | 23.1 | 0.124 | 0.206 | 1654.0 | 721.3 |
| 1x 185 | 2.0 | 1.87 | 25.6 | 0.0991 | 0.164 | 2060.0 | 891.6 |
| 1x240 | 2.2 | 1.98 | 28.8 | 0.0754 | 0.125 | 2651.0 | 1114.0 |
| 1х300 | 2.4 | 2.09 | 31.9 | 0.0601 | 0.100 | 3323.0 | 1396.0 |
| 1x400 | 2.6 | 2.20 | 35.5 | 0.0470 | 0.0778 | 4205.0 | 1742.0 |
| 1х500 | 2.8 | 2.31 | 39.7 | 0.0366 | 0.0605 | 5359.0 | 2128.0 |
| 1x630 | 2.8 | 2.40 | 43.7 | 0.0283 | 0.0469 | 6707.0 | 2605.0 |
Технические характеристики для меди или алюминия/ПВХ/ПВХ, 2 ядра
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальная оболочка
толщина (мм) |
Приблизительно
Общий диаметр (мм) |
Макс. проводник постоянного тока
сопротивление на 20C (Ом/км) |
Приблизительный вес
кабель (кг/км) |
||
| Cu | Ал | Cu | Ал | ||||
| 2х1,5 | 0.8 | 1.8 | 10.5 | 12.1 | --- | 119.0 | 100.0 |
| 2х2,5 | 0.8 | 1.8 | 11.3 | 7.41 | 12.1 | 150.0 | 118.0 |
| 2х4 | 1.0 | 1.8 | 13.1 | 4.61 | 7.41 | 210.0 | 160.0 |
| 2х6 | 1.0 | 1.8 | 14.1 | 3.08 | 4.61 | 264.0 | 192.0 |
| 2х10 | 1.0 | 1.8 | 16.7 | 1.83 | 3.02 | 393.0 | 242.0 |
| 2X16 | 1.0 | 1.8 | 18.8 | 1.15 | 1.91 | 541.0 | 334.0 |
| 2X25 | 1.2 | 1.8 | 19.6 | 0.727 | 1.20 | 794.0 | 469.0 |
| 2X35 | 1.2 | 1.8 | 21.8 | 0.524 | 0.868 | 1037.0 | 585.0 |
| 2X50 | 1.4 | 1.8 | 25.1 | 0.387 | 0.641 | 1227.0 | 620.0 |
| 2X70 | 1.4 | 1.9 | 28.2 | 0.268 | 0.443 | 1650.0 | 747.0 |
| 2X95 | 1.6 | 2.0 | 29.2 | 0.193 | 0.320 | 2213.0 | 988.0 |
| 2X120 | 1.6 | 2.1 | 31.3 | 0.153 | 0.253 | 2733.0 | 1186.0 |
| 2X150 | 1.8 | 2.2 | 34.7 | 0.124 | 0.206 | 3396.0 | 1462.0 |
| 2X185 | 2.0 | 2.4 | 37.9 | 0.0991 | 0.164 | 3943.0 | 1559.0 |
Технические характеристики для меди или алюминиевого сплава/ПВХ/ПВХ, 3-жильные
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Cu | Ал | ||||
| 3х1,5 | 0.8 | 1.8 | 10.9 | 12.1 | --- | 142 | 113 |
| 3х2,5 | 0.8 | 1.8 | 11.8 | 7.41 | 12.1 | 187 | 139 |
| 3X4 | 1.0 | 1.8 | 13.7 | 4.61 | 7.41 | 265 | 189 |
| 3х6 | 1.0 | 1.8 | 14.8 | 3.08 | 4.61 | 335 | 227 |
| 3х10 | 1.0 | 1.8 | 17.6 | 1.83 | 3.02 | 514 | 290 |
| 3X16 | 1.0 | 1.8 | 19.9 | 1.15 | 1.91 | 728 | 419 |
| 3X25 | 1.2 | 1.8 | 23.6 | 0.727 | 1.20 | 1084 | 596 |
| 3X35 | 1.2 | 1.8 | 26.1 | 0.524 | 0.868 | 1422 | 745 |
| 3х50 | 1.4 | 1.8 | 26.5 | 0.387 | 0.641 | 1801 | 834 |
| 3X70 | 1.4 | 1.9 | 28.8 | 0.268 | 0.443 | 2415 | 1061 |
| 3X95 | 1.6 | 2.1 | 33.6 | 0.193 | 0.320 | 3205 | 1418 |
| 3х120 | 1.6 | 2.2 | 37.1 | 0.153 | 0.253 | 4037 | 1716 |
| 3х150 | 1.8 | 2.3 | 41.9 | 0.124 | 0.206 | 5028 | 2127 |
| 3X185 | 2.0 | 2.5 | 45.9 | 0.0991 | 0.164 | 6180 | 2602 |
| 3X240 | 2.2 | 2.7 | 51.8 | 0.0754 | 0.125 | 7949 | 3308 |
| 3х300 | 2.4 | 2.8 | 55.3 | 0.0601 | 0.100 | 9780 | 3979 |
Технические характеристики для меди или алюминиевого сплава/ПВХ/ПВХ, 4-жильные
| Номинальный
дирижер крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20C (Ом/км) |
Приблизительный вес кабеля (кг/км) | ||
| Cu | Ал | Ал | |||||
| 4X2,5 | 0.8 | 1.8 | 12.7 | 7.41 | 12.1 | 232 | 169 |
| 4X4 | 1.0 | 1.8 | 14.9 | 4.61 | 7.41 | 322 | 221 |
| 4X6 | 1.0 | 1.8 | 16.1 | 3.08 | 4.61 | 422 | 271 |
| 4х10 | 1.0 | 1.8 | 19.2 | 1.83 | 3.02 | 649 | 388 |
| 4X16 | 1.0 | 1.8 | 21.7 | 1.15 | 1.91 | 922 | 509 |
| 4X25 | 1.2 | 1.8 | 25.9 | 0.727 | 1.20 | 1373 | 722 |
| 4X35 | 1.2 | 1.8 | 28.7 | 0.524 | 0.868 | 1802 | 899 |
| 4X50 | 1.4 | 1.9 | 30.4 | 0.387 | 0.641 | 2380 | 1091 |
| 4X70 | 1.4 | 2.0 | 33.9 | 0.268 | 0.443 | 3202 | 1398 |
| 4X95 | 1.6 | 2.2 | 39.7 | 0.193 | 0.320 | 4315 | 1866 |
| 4X120 | 1.6 | 2.3 | 44.2 | 0.153 | 0.253 | 5359 | 2265 |
| 4X150 | 1.8 | 2.5 | 48.7 | 0.124 | 0.206 | 6679 | 2811 |
| 4X185 | 2.0 | 2.6 | 53.5 | 0.0991 | 0.164 | 8190 | 3420 |
| 4X240 | 2.2 | 2.9 | 55.4 | 0.0754 | 0.125 | 10494 | 4305 |
| 4X300 | 2.4 | 3.1 | 60.2 | 0.0601 | 0.100 | 12948 | 5215 |
Технические характеристики силового кабеля с медной или алюминиевой/ПВХ изоляцией/бронированной стальной лентой/оболочкой из ПВХ, 2-ЖИЛЬНЫЙ
| Номинальный
руководить или крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
Постельные принадлежности Толщина (мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20С (Ом/км) |
Приблизительно
вес кабель (кг/км) |
||
| Cu | Ал | Cu | Ал | |||||
| 2х4 | 1.0 | 1.2 | 1.8 | 13.1 | 4.61 | 7.41 | 210 | 160 |
| 2х6 | 1.0 | 1.2 | 1.8 | 14.1 | 3.08 | 4.61 | 264 | 192 |
| 2х10 | 1.0 | 1.2 | 1.8 | 16.7 | 1.83 | 3.02 | 393 | 242 |
| 2X16 | 1.0 | 1.2 | 1.8 | 18.8 | 1.15 | 1.91 | 541 | 334 |
| 2X25 | 1.2 | 1.2 | 1.8 | 22.2 | 0.727 | 1.20 | 794 | 469 |
| 2X35 | 1.2 | 1.2 | 1.8 | 24.5 | 0.524 | 0.868 | 1037 | 585 |
| 2X50 | 1.4 | 1.2 | 1.8 | 21.8 | 0.387 | 0.641 | 1227 | 610 |
| 2X70 | 1.4 | 1.2 | 1.9 | 24.7 | 0.268 | 0.443 | 1650 | 747 |
| 2X95 | 1.6 | 1.2 | 2.0 | 29.2 | 0.193 | 0.320 | 2213 | 988 |
| 2X120 | 1.6 | 1.2 | 2.1 | 31.3 | 0.153 | 0.253 | 2733 | 1186 |
| 2X150 | 1.8 | 1.3 | 2.2 | 34.7 | 0.124 | 0.206 | 3396 | 1462 |
| 2X185 | 2.0 | 1.4 | 2.2 | 39.2 | 0.0991 | 0.164 | 4112 | 1726 |
Технические характеристики силового кабеля с медной или алюминиевой/ПВХ изоляцией/бронированной стальной лентой/оболочкой из ПВХ, 3-ЖИЛЬНЫЙ
| Номинальный
руководить или крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
Постельные принадлежности Толщина (мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20С (Ом/км) |
Приблизительно
вес кабель (кг/км) |
||
| Cu | Ал | Cu | Ал | |||||
| 3X4 | 1.0 | 1.2 | 1.8 | 17.3 | 4.61 | 7.41 | 489 | 414 |
| 3х6 | 1.0 | 1.2 | 1.8 | 18.4 | 3.08 | 4.61 | 577 | 472 |
| 3х10 | 1.0 | 1.2 | 1.8 | 21.2 | 1.83 | 3.02 | 800 | 559 |
| 3X16 | 1.0 | 1.2 | 1.8 | 23.5 | 1.15 | 1.91 | 1050 | 740 |
| 3X25 | 1.2 | 1.2 | 1.8 | 27.2 | 0.727 | 1.20 | 1465 | 976 |
| 3X35 | 1.2 | 1.2 | 1.9 | 30.7 | 0.524 | 0.868 | 2149 | 1372 |
| 3х50 | 1.4 | 1.2 | 2.0 | 31.3 | 0.387 | 0.641 | 2453 | 1486 |
| 3X70 | 1.4 | 1.2 | 2.1 | 33.6 | 0.268 | 0.443 | 3116 | 1763 |
| 3X95 | 1.6 | 1.2 | 2.2 | 38.3 | 0.193 | 0.320 | 4053 | 2216 |
| 3х120 | 1.6 | 1.3 | 2.3 | 41.9 | 0.153 | 0.253 | 4930 | 2609 |
| 3х150 | 1.8 | 1.4 | 2.5 | 47.1 | 0.124 | 0.206 | 6075 | 3174 |
| 3X185 | 2.0 | 1.4 | 2.6 | 50.9 | 0.0991 | 0.164 | 7299 | 3721 |
| 3X240 | 2.2 | 1.5 | 2.8 | 57.0 | 0.0754 | 0.125 | 9213 | 4590 |
| 3х300 | 2.4 | 1.7 | 3.0 | 61.1 | 0.0601 | 0.100 | 11185 | 5438 |
Технические характеристики силового кабеля с медной или алюминиевой/ПВХ изоляцией/бронированной стальной лентой/оболочкой из ПВХ, 4-ЖИЛЬНЫЙ
| Номинальный
руководить или крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
Постельные принадлежности Толщина (мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20С (Ом/км) |
Приблизительно
вес кабель (кг/км) |
||
| Cu | Ал | Cu | Ал | |||||
| 4X4 | 1.0 | 1.2 | 1.8 | 18.5 | 4.61 | 7.41 | 565 | 464 |
| 4X6 | 1.0 | 1.2 | 1.8 | 19.7 | 3.08 | 4.61 | 685 | 533 |
| 4х10 | 1.0 | 1.2 | 1.8 | 22.8 | 1.83 | 3.02 | 960 | 699 |
| 4X16 | 1.0 | 1.2 | 1.8 | 25.3 | 1.15 | 1.91 | 1273 | 851 |
| 4X25 | 1.2 | 1.2 | 1.9 | 30.5 | 0.727 | 1.20 | 1998 | 1347 |
| 4X35 | 1.2 | 1.2 | 2.0 | 33.5 | 0.524 | 0.868 | 2505 | 1602 |
| 4X50 | 1.4 | 1.2 | 2.1 | 35.2 | 0.387 | 0.641 | 3122 | 1832 |
| 4X70 | 1.4 | 1.2 | 2.2 | 38.7 | 0.268 | 0.443 | 4025 | 2220 |
| 4X95 | 1.6 | 1.3 | 2.3 | 44.7 | 0.193 | 0.320 | 5291 | 2842 |
| 4X120 | 1.6 | 1.4 | 2.5 | 49.4 | 0.153 | 0.253 | 6464 | 3370 |
| 4X150 | 1.8 | 1.4 | 2.6 | 53.7 | 0.124 | 0.206 | 7866 | 3998 |
| 4X185 | 2.0 | 1.5 | 2.8 | 58.9 | 0.0991 | 0.164 | 9542 | 4772 |
| 4X240 | 2.2 | 1.7 | 3.0 | 61.0 | 0.0754 | 0.125 | 11916 | 5727 |
| 4X300 | 2.4 | 1.8 | 3.3 | 66.2 | 0.0601 | 0.100 | 14501 | 6767 |
Технические характеристики силового кабеля с медной или алюминиевой/ПВХ изоляцией/армированием стальной проволоки/оболочкой из ПВХ, 2-ЖИЛЬНЫЙ
| Номинальный
руководить или крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
Постельные принадлежности Толщина (мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20С (Ом/км) |
Приблизительно
вес кабель (кг/км) |
||
| Cu | Ал | Cu | Ал | |||||
| 2х4 | 1.0 | 1.2 | 1.8 | 18.7 | 4.61 | 7.41 | 723 | 672 |
| 2х6 | 1.0 | 1.2 | 1.8 | 19.9 | 3.08 | 4.61 | 818 | 744 |
| 2х10 | 1.0 | 1.2 | 1.8 | 22.3 | 1.83 | 3.02 | 1044 | 802 |
| 2X16 | 1.0 | 1.2 | 1.8 | 25.2 | 1.15 | 1.91 | 1432 | 1225 |
| 2X25 | 1.2 | 1.2 | 1.9 | 28.8 | 0.727 | 1.20 | 1848 | 1522 |
| 2X35 | 1.2 | 1.2 | 1.9 | 31.1 | 0.524 | 0.868 | 2200 | 2003 |
| 2X50 | 1.4 | 1.2 | 2.0 | 28.6 | 0.387 | 0.641 | 2265 | 1620 |
| 2X70 | 1.4 | 1.2 | 2.1 | 31.5 | 0.268 | 0.443 | 2810 | 1907 |
| 2X95 | 1.6 | 1.2 | 2.3 | 36.2 | 0.193 | 0.320 | 3582 | 2357 |
| 2X120 | 1.6 | 1.2 | 2.4 | 38.3 | 0.153 | 0.253 | 4190 | 2643 |
| 2X150 | 1.8 | 1.3 | 2.5 | 42.9 | 0.124 | 0.206 | 5392 | 3459 |
| 2X185 | 2.0 | 1.4 | 2.7 | 48.0 | 0.0991 | 0.164 | 6590 | 5340 |
Технические характеристики силового кабеля с медной или алюминиевой/ПВХ изоляцией/бронированной стальной проволокой/оболочкой из ПВХ, 3-ЖИЛЬНЫЙ
| Номинальный
руководить или крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
Постельные принадлежности Толщина (мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20С (Ом/км) |
Приблизительно
вес кабель (кг/км) |
||
| Cu | Ал | Cu | Ал | |||||
| 3X4 | 1.0 | 1.2 | 1.8 | 19.3 | 4.61 | 7.41 | 798 | 722 |
| 3х6 | 1.0 | 1.2 | 1.8 | 20.6 | 3.08 | 4.61 | 908 | 799 |
| 3х10 | 1.0 | 1.2 | 1.8 | 22.1 | 1.83 | 3.02 | 1183 | 965 |
| 3X16 | 1.0 | 1.2 | 1.9 | 26.3 | 1.15 | 1.91 | 1658 | 1349 |
| 3X25 | 1.2 | 1.2 | 1.9 | 30.2 | 0.727 | 1.20 | 2190 | 1701 |
| 3X35 | 1.2 | 1.2 | 2.0 | 32.7 | 0.524 | 0.868 | 2635 | 1957 |
| 3х50 | 1.4 | 1.2 | 2.1 | 33.3 | 0.387 | 0.641 | 3050 | 2083 |
| 3X70 | 1.4 | 1.2 | 2.2 | 35.6 | 0.268 | 0.443 | 3755 | 2401 |
| 3X95 | 1.6 | 1.2 | 2.3 | 41.5 | 0.193 | 0.320 | 5162 | 3324 |
| 3х120 | 1.6 | 1.3 | 2.4 | 45.1 | 0.153 | 0.253 | 6143 | 3822 |
| 3х150 | 1.8 | 1.4 | 2.6 | 51.6 | 0.124 | 0.206 | 8025 | 5124 |
| 3X185 | 2.0 | 1.4 | 2.8 | 55.6 | 0.0991 | 0.164 | 9428 | 5850 |
| 3X240 | 2.2 | 1.5 | 3.0 | 61.7 | 0.0754 | 0.125 | 11612 | 6971 |
| 3х300 | 2.4 | 1.7 | 3.2 | 65.8 | 0.0601 | 0.100 | 13781 | 7980 |
Технические характеристики силового кабеля с медной или алюминиевой/ПВХ изоляцией/бронированной стальной проволокой/оболочкой из ПВХ, 4-жильный
| Номинальный
руководить или крест раздел область (мм) |
Номинальная толщина изоляции
(мм) |
Номинальный
Постельные принадлежности Толщина (мм) |
Номинальный
оболочка толщина (мм) |
Приблизительно
Общий Диаметр (мм) |
Макс. постоянный ток
Дирижер сопротивление на 20С (Ом/км) |
Приблизительно
вес кабель (кг/км) |
||
| Cu | Ал | Cu | Ал | |||||
| 4X4 | 1.0 | 1.2 | 1.8 | 20.1 | 4.61 | 7.41 | 874 | 773 |
| 4X6 | 1.0 | 1.2 | 1.8 | 21.7 | 3.08 | 4.61 | 1130 | 978 |
| 4х 10 | 1.0 | 1.2 | 1.8 | 25.6 | 1.83 | 3.02 | 1515 | 1254 |
| 4х 16 | 1.0 | 1.2 | 1.8 | 28.1 | 1.15 | 1.91 | 1924 | 1502 |
| 4х25 | 1.2 | 1.2 | 2.0 | 32.7 | 0.727 | 1.20 | 2570 | 1919 |
| 4х35 | 1.2 | 1.2 | 2.1 | 35.7 | 0.524 | 0.868 | 3130 | 2227 |
| 4х50 | 1.4 | 1.2 | 2.1 | 37.2 | 0.387 | 0.641 | 3795 | 2505 |
| 4х70 | 1.4 | 1.2 | 2.3 | 41.9 | 0.268 | 0.443 | 5147 | 3342 |
| 4х95 | 1.6 | 1.3 | 2.5 | 47.9 | 0.193 | 0.320 | 6586 | 4137 |
| 4х120 | 1.6 | 1.4 | 2.6 | 53.9 | 0.153 | 0.253 | 8514 | 5420 |
| 4х150 | 1.8 | 1.4 | 2.8 | 58.4 | 0.124 | 0.206 | 10116 | 6248 |
| 4x185 | 2.0 | 1.5 | 3.0 | 63.6 | 0.0991 | 0.164 | 12007 | 7237 |
| 4x240 | 2.2 | 1.7 | 3.2 | 65.7 | 0.0754 | 0.125 | 14460 | 8271 |
| 4х300 | 2.4 | 1.8 | 3.4 | 70.7 | 0.0601 | 0.100 | 17249 | 9515 |
связаться с нами
Сопутствующие популярные продукты
Гибкий резиновый кабель
1-жильный: медный проводник изолирован натуральным каучуком и покрыт оболочкой из натурального каучука или хлоропренового каучука
Одножильный портативный силовой кабель типа W, 2 кВ
Эти кабели предназначены для использования на шахтных электровозах и другом передвижном оборудовании катушечного типа, где кабель должен выдерживать постоянное сгибание и сматывание.
Кабель с проводником из алюминиевого сплава серии 8000, тип XHHW-2
Конструкция: Многожильный компактный проводник из алюминиевого сплава серии 8000 изолирован износостойким, влаго- и термостойким черным полиэтиленом из сшитого полиэтилена.
Гибкий горный кабель с резиновой оболочкой
Применение: Этот продукт подходит для передвижных электроприборов и экскаваторов, используемых в шахтах.
Кабель управления с ПВХ-изоляцией
Применение: этот продукт подходит для использования в распределительном оборудовании, контрольно-измерительных приборах и системах управления при номинальном напряжении 450/750 В или меньше. По требованию заказчика кабель управления может быть изготовлен из негорючего материала.
Воздушный кабель 600 В
Применение: Этот продукт подходит для использования в воздушных системах передачи и распределения напряжением 600 В или меньше.
Пятижильный портативный силовой кабель типа W, 2 кВ
Эти кабели предназначены для общего использования с передвижным горнодобывающим оборудованием, таким как комбайны непрерывного действия, буровые станки, фрезы, погрузочные машины и челночные тележки переменного тока. Кабели типа W предназначены для применений, где оголенные заземляющие проводники не требуются или нежелательны.
Тип ACWU 90
Кабель ACWU90 пригоден для использования следующим образом: ответвление, фидер и служебное распределение электроэнергии в коммерческих, промышленных, многоквартирных зданиях, театрах и местах сбора. Он устанавливается в кабельный лоток и в утвержденные кабельные каналы или непосредственно в землю. Подходит для использования во влажных или сухих помещениях. Максимальное номинальное напряжение для всех приложений составляет 600 В.
Сварочный кабель
Конструкция: Оловянный или голый медный проводник покрыт натуральным каучуком или хлоропреновым каучуком. Для разделения между проводником и оболочкой наносится слой майларовой пленки. Применение: Этот продукт подходит для питания сварочного аппарата или аналогичного оборудования. Номинальное напряжение: 300/500 В.
Кабель с жилой из алюминиевого сплава
С начала 1900-х годов проводниковые материалы из алюминия и алюминиевых сплавов использовались электроэнергетическими компаниями для передачи электроэнергии в энергосистемах по всей стране.
Одножильные, отожженные медные проводники с ПВХ-изоляцией (450/750 В)
Одножильные кабели с одножильными или многожильными медными жилами, с ПВХ-изоляцией, номиналом 450/750 В, соответствующие спецификации SASO:55
Кабель служебного входа SER с проводником из алюминиевого сплава серии 8000
Конструкция: Многожильный компактный проводник из алюминиевого сплава серии 8000 изолирован черным полиэтиленом из сшитого полиэтилена. Изолированные проводники скреплены между собой концентрической нейтральной лентой из алюминиевого сплава и полиэфирной лентой, армированной стекловолокном, и покрыты серым ПВХ, устойчивым к солнечному свету.
Кабель управления с ПВХ-изоляцией, 450/750 В
Технические характеристики контрольного кабеля с ПВХ изоляцией/экраном из медной ленты/оболочкой из ПВХ
Медный кабель THHN/THWN-2 с металлической оболочкой (MC)
Конструкция: Мягкий отожженный одножильный или многожильный медный проводник изолирован влаго- и огнестойким ПВХ и покрыт слоем нейлоновой оболочки. Изолированные проводники соединяются и обматываются майларовой лентой, а затем наносится броня из алюминиевого сплава с блокировкой. Он может быть изготовлен из ПВХ
Экран с металлической оплеткой/с сердечником для мониторинга/портативный резиновый кабель для горнодобывающей промышленности
Тип: MYPTJ Номинальное напряжение: 6/10 кВ, 8,7/10 кВ Стандарт: Q/MD008-2009
Медный или алюминиевый проводник/одиночный провод с ПВХ-изоляцией
Этот продукт подходит для номинального напряжения переменного тока U0/U 450/750 В, освещения, электроприборов, контрольно-измерительного и телекоммуникационного оборудования, с медными или алюминиевыми жилами, кабелями (проводами) с ПВХ-изоляцией
